對夾式止回閥

設計特點

產品規格：DN15~150
適用溫度：-20~180℃
公稱壓力：Pn1.6 ~6.4MPa
設計製造：GB/T 12237/ANSI B16.34
連接尺寸：GB/T 9113.1/ASME B16.5
結構長度：GB/T 12221/ASMW B16.1
螺紋標準：按BSPT/BSP/NPT/DIN/JIS/RC/G
檢驗和試驗：GB/T 13927/API 598

與我們取得聯繫
返回列表

產品詳情

零部件及材料單位:毫米

PART NAME	MATERIAL
BODY	CF8M、CF8
BONNET	CF8M、CF8
STEM	CF8M、CF8
SEAT	FLUORORUBBER
LINE BAR	TEFLON
SPRING	SS316、304

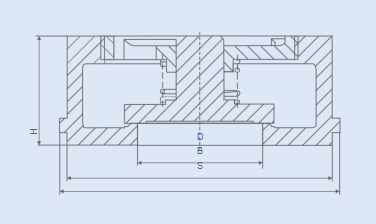

尺寸參數(EN PN40)單位:毫米

DN	D	B	S	H
15	15	48	52	28
20	17	54	60	28
25	25	66	71	30
32	32	77	82	33
40	40	85	92	36
50	50	100	105	40
65	64	121	127	50
80	71	136	143	60
100	92	155	163	70
125	117	182	188	82
150	135	205	215	100
