二片式全流量管螺紋口球閥

產品詳情

設計特點

1.脫蠟精密鑄造閥體
2.鑄造符合NACE/MR-01-75，適用於酸性氣體應用。
3.鑄件通過TUV AD 2000-merkblatt w104認證。符合en10204 3.1格式的檢驗證書
5.其他合金可供選擇
6.全流道
7.防吹出閥杆
8.球槽壓力平衡孔
9.提供多種螺紋標準
10.鎖緊裝置可根據要求提供
11.手柄可180°切換，
靠牆安裝，無過濾器方向

適用的標準

1.設計:海量存儲系統(MSS)中sp - 110
2.壁厚：EN 12516-3
3.管螺紋標準：ASME B1.20.1, JIS B0203, BS21, DIN 2999/259, ISO 7/1, ISO228/1
4.檢驗與測試：MSS SP-110

零部件及材料

NO.	PART NAME	MATERIALS
1	BODY	A351-CF8M	A216-WCB
2	CAP	A351-CF8M	A216-WCB
3	BALL	A182-F316
4	SEAT	PTFE
5	GASKET	PTFE
6	STEM	A276-316
7	THRUST WASHER	PTFE
8	PACKING	PTFE
9	GLAND NUT	A2-70
10	HANDLE	A240-304
11	SPRING WASHER	A240-304
12	NUT	A2-70
13	LOCKING PAD	A240-304
14	PLASTIC COVER	VINYL PLASTIC

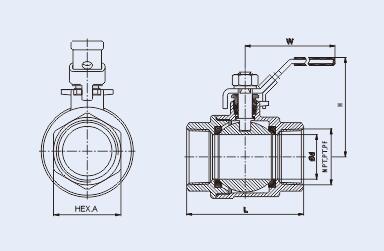

尺寸參數

SIZE	d mm	L mm	H mm	W mm	HEX.A mm	CVFACTOR	TORQUE N.m	WT （kg）
1/4"	10	49	38	85	17	6	5	0.14
3/8"	12.5	52	40	85	21	7	5	0.18
1/2"	15	56	53	102	26	10	6	0.28
3/4"	20	67	56	102	31	25	10	0.38
1"	25	78	69	120	38	35	12	0.59
11/4"	32	91	75	120	47	46	16	0.86
11/2"	38	100	86	162	53	80	20	1.44
2"	50	122	92	162	66	110	32	2.41
21/2"	64	151	120	220	84	310	54	3.82
3"	78	170	130	220	96	360	80	4.56
4"	98	186	145	220	122	820	110	7.38
