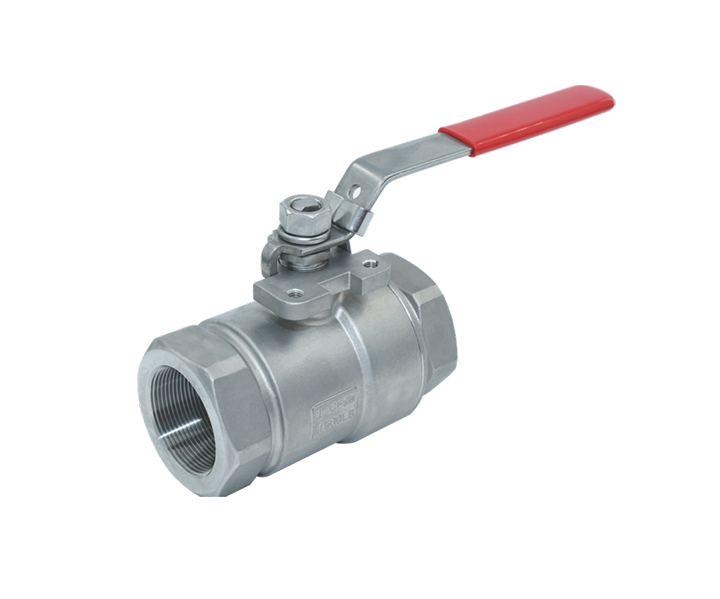

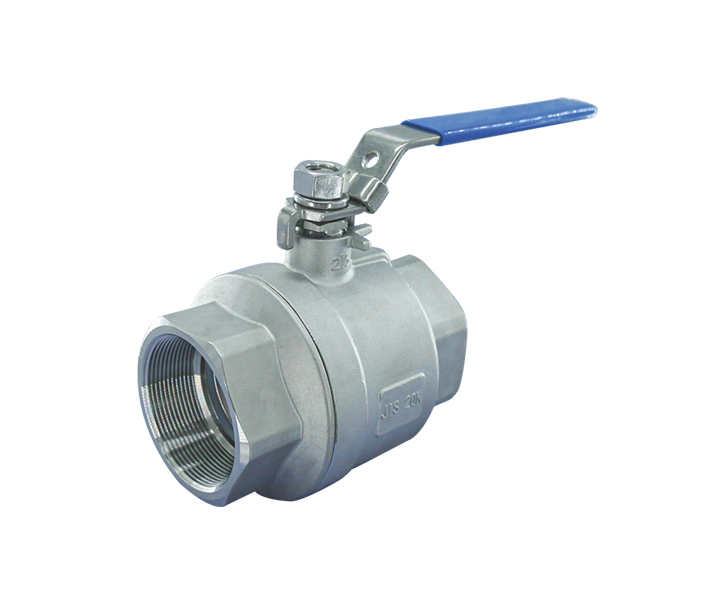

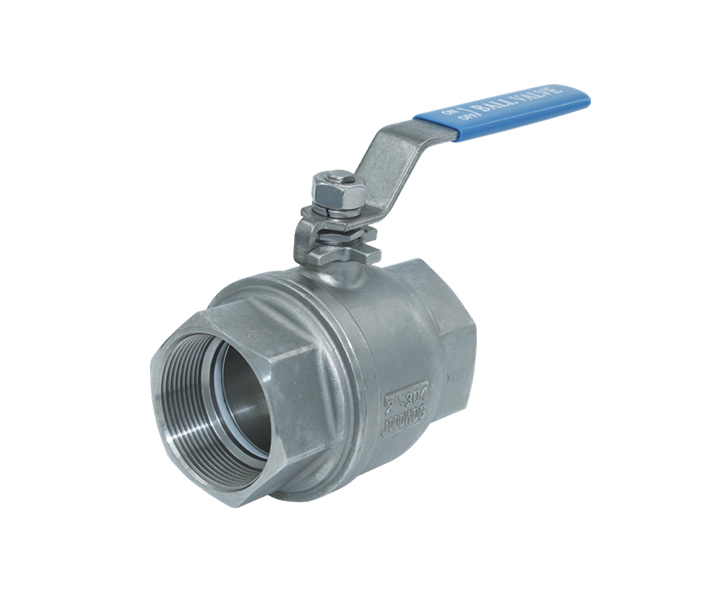

產品詳情
設計特點
1.脫蠟精密鑄造閥體
2.鑄造符合NACE/MR-01-75，適用於酸性氣體應用。
3.鑄件通過TUV AD 2000-merkblatt W0認證
4.檢驗證書按ENZ 10204 3.1格式出具
5.其他合金可供選擇
6.簡化流道
7.防吹出閥杆
8.球槽壓力平衡孔
9.提供多種螺紋標準
10.鎖緊裝置可根據要求提供
適用的標準
1. 設計：MSS SP-110
2. 壁厚：EN 12516-3
3. 管道螺紋標準：ASME B1.20.1, JIS B0203, BS21，DIN 2999/259, ISO 711, ISO 228/1
4. 檢驗與測試：MSS SP-110
零部件及材料
|
NO. |
PART NAME |
MATERIALS |
|
|
1 |
BODY |
A351-CF8M |
A216-WCB |
|
2 |
CAP |
A351-CF8M |
A216-WCB |
|
3 |
BALL |
A182-F316 |
|
|
4 |
SEAT |
PTFE |
|
|
5 |
GASKET |
PTFE |
|
|
6 |
STEM |
A276-316 |
|
|
7 |
THRUST WASHER |
PTFE |
|
|
8 |
PACKING |
PTFE |
|
|
9 |
HANDLE SHIM |
A240-304 |
|
|
10 |
HANDLE |
A240-304 |
|
|
11 |
SPRING WASHER |
A240-304 |
|
|
12 |
NUT |
A2-70 |
|
|
13 |
LOCKING PAD |
A240-304 |
|
|
14 |
PLASTIC COVER |
VINYL PLASTIC |
|
尺寸參數
|
Size |
d mm |
L mm |
H mm |
W mm |
HEX.A mm |
CVFACTOR |
TORQUE N.m |
WT （kg） |
|
1/4" |
5 |
39 |
32 |
60 |
16 |
4.0 |
1.0 |
0.07 |
|
3/8" |
7 |
44 |
36 |
75 |
20 |
4.0 |
1.5 |
0.11 |
|
1/2" |
9.2 |
59 |
42 |
95 |
24 |
4.5 |
2.5 |
0.20 |
|
3/4" |
12.5 |
62 |
45 |
95 |
30.5 |
9.0 |
3.5 |
0.30 |
|
1" |
15 |
72 |
51 |
115 |
37.5 |
16.0 |
5.0 |
0.42 |
|
11/4" |
20 |
78 |
54 |
115 |
46.5 |
24.0 |
6.0 |
0.60 |
|
11/2" |
25 |
85 |
61 |
150 |
53 |
37.0 |
9.0 |
0.83 |
|
2" |
32 |
100 |
66 |
150 |
65 |
68.0 |
12.0 |
1.24 |
