一片式直接安裝型全流量法蘭口球閥

產品詳情

設計特點

1. 脫蠟精密鑄造閥體和閥蓋
2. 具有耐火結構設計和認證
3. 內置ISO 5211直接安裝墊，易於自動化
4. 防吹出閥杆
5. 球槽壓力平衡孔
6. 球桿體防靜電裝置
7. 選擇:(1).Actuator,(2)。限位開關,(3)。定位器

適用的標準

1. 設計標準：ASME B16.34,JIS B2001,EN 12516-1
2. 消防安全：APl 607，ISO 10497
3. 法蘭端：ASME B16.5,JIS B2220,EN 1092-1
4. 壁厚：ASME B16.34,EN 12516-1
5. 檢驗與試驗：APl 598，JIS B2003,DIN 3230/3,EN12266-1

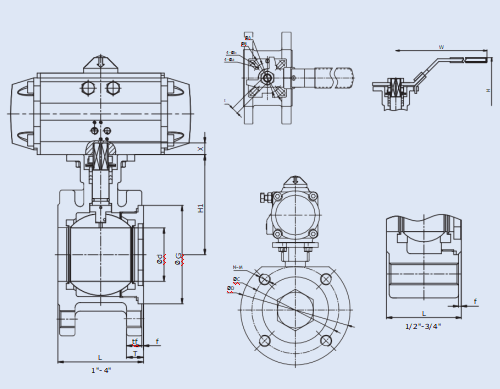

尺寸參數(ASME CLASS 150)單位:毫米

NPS	Φd	L	H	H1	W	ΦG	ΦC	ΦD	tf	f	N-M	S	X	A	a	B	b	ISO5211
1/2"	15	42	89	49.5	113	35.1	60.5	89	\	1.5	41/2"*13UNC	9	9	36	6	42	6	F03,F04
3/4"	20	44	97	57.5	113	42.9	69.8	99	\	1.5	41/2"*13UNC	9	9	36	6	42	6	F03,F04
1"	25	51	102	62	188	50.8	79.2	108	9.7	1.5	41/2"*13UNC	9	9	42	6	50	7	F04,F05
11/4"	32	56	112	72	188	63.5	88.9	117	11.2	1.5	41/2"*13UNC	9	9	42	6	50	7	F04,F05
11/2"	38	65	127	86	200	73.0	98.6	127	12.7	1.5	45/8"*11UNC	11	11	50	7	70	9	F05,F07
2"	50	80	135	93.5	200	91.9	120.6	152	14.2	1.5	45/8"*11UNC	11	11	50	7	70	9	F05,F07
21/2"	64	102	147	105	273	104.6	139.7	178	15.7	1.5	45/8"*11UNC	14	14	70	9	102	11	F07,F10
3"	78	122	158	115	273	127.0	152.4	190	17.5	1.5	45/8"*11UNC	14	14	70	9	102	11	F07,F10
4"	98	153	178	132	292	157.2	190.5	229	22.4	1.5	85/8"*11UNC	17	17	102	11	125	13	F10,F12
5"	120	182	197	150	400	185.7	215.9	254	22.5	1.5	83/4"*10UNC	22	22	102	11	125	13	F10,F12
6"	137	205	212	164	400	215.9	241.3	279	23.9	1.5	83/4"*10UNC	22	22	102	11	125	13	F10,F12

尺寸參數(JIS 10K)單位:毫米

NPS	Φd	L	H	H1	W	ΦG	ΦC	ΦD	tf	f	N-M	S	X	A	a	B	b	ISO5211
1/2"	15	42	89	49.5	113	35.1	60.5	89	\	1.5	41/2"*13UNC	9	9	36	6	42	6	F03,F04
3/4"	20	44	97	57.5	113	42.9	69.8	99	\	1.5	41/2"*13UNC	9	9	36	6	42	6	F03,F04
1"	25	51	102	62	188	50.8	79.2	108	9.7	1.5	41/2"*13UNC	9	9	42	6	50	7	F04,F05
11/4"	32	56	112	72	188	63.5	88.9	117	11.2	1.5	41/2"*13UNC	9	9	42	6	50	7	F04,F05
11/2"	38	65	127	86	200	73.0	98.6	127	12.7	1.5	45/8"*11UNC	11	11	50	7	70	9	F05,F07
2"	50	80	135	93.5	200	91.9	120.6	152	14.2	1.5	45/8"*11UNC	11	11	50	7	70	9	F05,F07
21/2"	64	102	147	105	273	104.6	139.7	178	15.7	1.5	45/8"*11UNC	14	14	70	9	102	11	F07,F10
3"	78	122	158	115	273	127.0	152.4	190	17.5	1.5	45/8"*11UNC	14	14	70	9	102	11	F07,F10
4"	98	153	178	132	292	157.2	190.5	229	22.4	1.5	85/8"*11UNC	17	17	102	11	125	13	F10,F12
5"	120	182	197	150	400	185.7	215.9	254	22.5	1.5	83/4"*10UNC	22	22	102	11	125	13	F10,F12
6"	137	205	212	164	400	215.9	241.3	279	23.9	1.5	83/4"*10UNC	22	22	102	11	125	13	F10,F12

尺寸參數(EN PN16)單位:毫米

NPS	Φd	L	H	H1	W	ΦG	ΦC	ΦD	tf	f	N-M	S	X	A	a	B	b	ISO5211
1/2"	15	42	89	49.5	113	35.1	60.5	89	\	1.5	41/2"*13UNC	9	9	36	6	42	6	F03,F04
3/4"	20	44	97	57.5	113	42.9	69.8	99	\	1.5	41/2"*13UNC	9	9	36	6	42	6	F03,F04
1"	25	51	102	62	188	50.8	79.2	108	9.7	1.5	41/2"*13UNC	9	9	42	6	50	7	F04,F05
11/4"	32	56	112	72	188	63.5	88.9	117	11.2	1.5	41/2"*13UNC	9	9	42	6	50	7	F04,F05
11/2"	38	65	127	86	200	73.0	98.6	127	12.7	1.5	45/8"*11UNC	11	11	50	7	70	9	F05,F07
2"	50	80	135	93.5	200	91.9	120.6	152	14.2	1.5	45/8"*11UNC	11	11	50	7	70	9	F05,F07
21/2"	64	102	147	105	273	104.6	139.7	178	15.7	1.5	45/8"*11UNC	14	14	70	9	102	11	F07,F10
3"	78	122	158	115	273	127.0	152.4	190	17.5	1.5	45/8"*11UNC	14	14	70	9	102	11	F07,F10
4"	98	153	178	132	292	157.2	190.5	229	22.4	1.5	85/8"*11UNC	17	17	102	11	125	13	F10,F12
5"	120	182	197	150	400	185.7	215.9	254	22.5	1.5	83/4"*10UNC	22	22	102	11	125	13	F10,F12
6"	137	205	212	164	400	215.9	241.3	279	23.9	1.5	83/4"*10UNC	22	22	102	11	125	13	F10,F12
